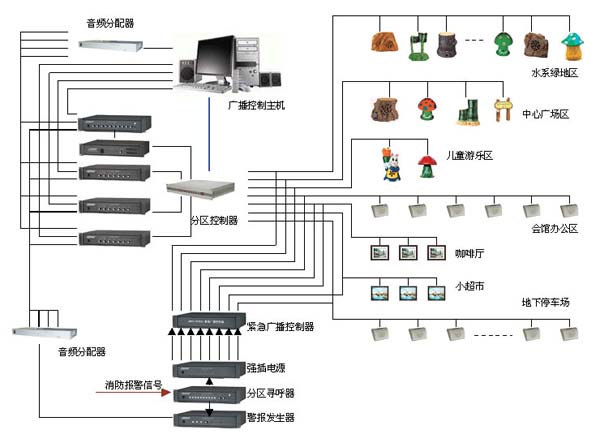

住宅小区背景音乐公共广播系统解决方案概述:
音乐的主要作用是创造一种轻松和谐的气氛，设计成熟的智能小区背景音乐系统，扬声器分散要均匀布置，音量适宜，不影响人群正常交谈。当有紧急情况时，扬声器能以最大的功率发声，每个角落都能听到报警声音，以便人员的及时疏散。小区背景音乐/紧急广播智能系统主要对每栋住宅楼住户、活动休闲区、绿化带等场所进行通常或紧急广播，且主机对今后的扩容预留接口，方便小区今后扩展。
方案设计依据
1、以甲方提供的场地图纸和系统要求为依据；
2、依照提出的扩声要求，并根据背景音乐广播的需要；
3、根据我公司多年来对音响系统设计、施工的经验，考虑系统用途的先进性和功能扩展性。
系统的设计依照下列标准进行：
《民用建筑电气设计规范》 JGJ/45-82
《建筑设计防火规范》 GBJ16-37
《厅堂扩音系统的声学特性指标要求》 JG GTJ125
《利用建筑物金属体做防雷及接地装置安装》 86SD566
《火灾自动报警设计规范》 GBJ116-88
《火灾自动警系统施工及验收》 GBJ50166-92
《公共广播工程费用概预算编制办法》
《CDKPA产品手册》
根据此规格书及最新版的有关标准对系统进行设计、施工和检验。
智能小区公共广播设计要求及要实现的功能
1.系统指标
（1）、声场强度
强度的确定与某环境下的背景噪声密切相关，参考各种不同的环境下的噪声声强表，建筑环境一般均为25～45dB。
（2）、声场均匀度
级均匀，变化范围在±4dB左右为好。
（3）、可懂度
声音清晰程度的主观评定指标。
（4）、扬声器系统的性能指标
扬声器的频率响应范围
器的频率响应范围是影响系统可懂度的重要因素。频率响应范围100～14000Hz就足以满足要求。功放的频响范围均优于扬声器的频响特性。
重放频率特性
扬声器如上所述在100～14000Hz范围，足以满足公共广播的频响要求。
灵敏度
灵敏度高的扬声器的效率也高。
额定阻抗
额定阻抗一般采用4欧或8欧。
● 额定功率
又称标称功率、不失真功率，它是扬声器的正常工作功率，扬声器在此条件下可以长期工作而不致损坏，一般情况下，最大输出功率是额定功率的2～3倍。
● 扬声器口径
扬声器的口径尺寸越大，则它所能承受的功率越大，输出功率也越大，低频特性越好。
● 扬声器扩散角
扬声器的扩散角大小可决定扬声器的布距。 S1=2×（H-h）×tg(Q/2) 其中，S1：布距参考值， H：设备安装的吊顶高度， h：设定的闻听高度，Q：扬声器的扩散角
2. 指标的确定
（1）、公共广播系统
公共广播系统是以听音的人能听到清晰、准确的声音作为设计目标。
其设计指标为：
● 室内声压级均匀
● 半均声压级-噪声声级+（6～10）dB；
● 频带在100～6000Hz，重放特性比较平直，频带外希望急剧下降；
● 根据前述噪声声级可确定本设计声级的平均声压级（在亚洲，噪声声级一般应增加5～10dB。）：（闻听高度为5m）；
背景音乐声级=60～70dB；
公共广播声级=65～75dB；
紧急广播声级=88～94dB。
（2）、紧急广播系统
紧急广播系统是以听音的人在任何地方都能听到清晰、准确的声音作为设计目标。
根据以上分析，其设计指标为：
● 室内声压级均匀；
● 平均声压级=88～94dB；
频带在100～6000Hz，重放特性比较平直，频带外希望急剧下降。
3.系统设计
（1）、系统类别
设计时，每一路的终端采取并联接法，接于同一个功率放大器上的各终端（线间变压器和扬声器）的总阻抗小于或等于功率放大器的额定负载阻抗值。即：
Z0=ZL/n
Z0=V02/W0
其中，Z0：功放额定负载阻抗
ZL：各终端扬声器的阻抗
n：终端个数
W0：功率放大器的额定输出功率
V0：定压输出的额定电压
另外，每个终端（扬声器）的最大额定输入功率大于所需声压级的电功率的二至三倍。即：
WL≥2～3Ws
其中，WL：扬声器的额定功率
Ws：所需声压级的电功率
（2）、扬声器的布设
根据有关标准及小区公共广播的用途，喇叭的布设应满足小区的实际需要为准
（3）、功放的确定
功率放大器的容量按下式计算：
P=K1×K2×ΣP0
式中，P：功放设备输出总电功率（瓦）
P0：Pi×Ki，每分路同时广播时最大电功率
Pi：第i支路的用户设备额定容量
Ki：第i分路的同时需要系数：
业务性广播，Ki取0.7～0.8
火灾事故广播，Ki取1.0
K1：线路衰耗补偿系数：
线路衰耗1dB时取1.26
K2：老化系数，一般取1.2～1.4
（4）、传输导线
1.0mm2的导线在100V传输网中1dB压降，负载功率为200W，其传输距离可达160米。在设计中普遍采用1.0mm2的导线为平面传输导线，采用2×2.5mm2多股平衡线为垂直传输导线。
由于传输距离较远，为了保证信号在线路上不产生太大的衰减，根据负载功率、传输距离和导线截面面积之间的关系列出下表：
（5）、接地
广播控制室设置保护接地和工作接地。对单触设置专用装置，接地电阻不大于4欧姆，对接至共同接地网，接地电阻不大于1欧姆。
4.智能小区通常要实现的功能
*播放背景音乐、发布语音广播功能
*可根据需求，实现分区播放背景音乐
*有广播、背景音乐及扬声器线路检测功能
*紧急广播和背景音乐采用同一套系统设备和线路
*有消防联动报警功能
